MHM510-PROF-001BEI编码器创造辉煌

增量型编码器的输出为周期性重复的脉冲信号，如方波或者正弦波脉冲。故此，也可以划分方波增量型编码器和正余弦波增量型编码器。方波增量型编码器是通用的编码器之一，按照计数方波脉冲的数量或频率以此推算出长度或速度信息。方波增量型编码器根据输出电路其他TTL(也称长线驱动、线驱动或RS422、HTL(也称准挽输出或准拉输出，NPN集电极开路等多种输出电路类型。正余弦波增量型编码器的输出一般为1pp的正弦波和余弦波，按照细分正弦和余孩的电压伏值，可对编码器信号进行倍频处理，以赢得更高一些的输出分率绝对值型编码器则将角度、位置等***位置信息，按照其他的通信协议进行输出的。检测出旋转运动或者水平运动机械的移动方向、移动量、角度。MHM510-PROF-001BEI编码器创造辉煌

有并行输出、串行输出、总线型输出、变送一体型输出等输出形式。串行输出是时间上数据按照约定，有先后输出:空间上，所有位数的数据都在一组电缆上(先后)发出。这种约定称为“通讯协议”，其连接的物理形式有RS232.RS422(TTL)、RS485等。宰行输出连接线少，传输距离远，可靠性就**提高了，但传输速度比并行输出慢。对于绝对编码器，信号并行输出是时间上数据同时发出: 空间上，每个位数的数据各占用一根线缆。对于位数不高的绝对编码器，一般就直接以此形式输出数码，可直接进入PLC或上位机的1/0接口。这种方式输出即时，连接简单，但是，对于位数较多的绝对编码器，有许多芯电缆，由此带来工程难度和诸多不便、降低了可靠性。因此，在绝对编码器多位数输出一般不采用并行输出型，而是选用串行输出或总线型输出。运城CHK508-14BTS001BEI编码器编码器可分为光学式、磁式、感应式和电容式。

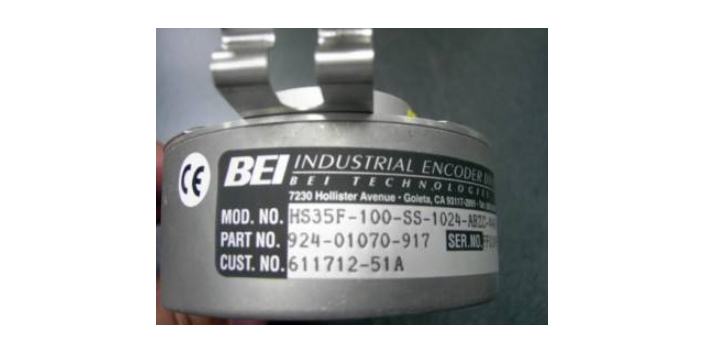

BEI增量防爆编码器ModelES20美国BEI公司,BEISensors完整的产品线包括:BE旋转编码器和线性位置传感器，电位器(线绕的，导电塑料和混台动力)，霍尔效应传感器、***值和增量式编码器，控制面板，电子接口模块，无线模块，以及产品的各类配件。适用于恶劣环境的特殊产品，已经过在危险区域使用和极端温度环境下使用的认证。美国BEI编码器增量式光电编码器坚固的外壳，性能可靠的工业编码器，包括标准的H25型和H20型，HS35和HS25空心轴，还有超负载重型编码器，和防爆编码器。绝对式光电编码器应用在长时间都不需要变化的或者速率较低的场台。

简易说下编码原理和具**置测量光电编码器是在一个薄薄的很轻的圆盘子上，利用紧密仪器来腐刻了许多条微小的缝，等同于将一个360度，细分为许多等分，例如成1024组，那样每一组相互间的角度差是360/1024度=0.3515625度。随后有一个精细的发光源，组装在码盘的一边，码盘的此外一边，会有一个接器类似的，应用了光敏电阻这种元件加放大和整形电路构成，那样码盘运转情况下，有缝的地方会光过去，接收器会瞬间收到光脉冲，通过电路正确处理后，输出一个电脉冲信号，那样码盘旋转了一周，会相匹配输出1024个脉冲，第1个脉冲具**置假如是0，第二个脉冲具**置就是0.3515625，第二脉冲具**置是0.3515625%2，依此类推，那样只需有仪器能读到脉冲个数，就可以清楚码盘相匹配在什么位置了，假如把编码器组装到电机,的轴上，电机轴和码盘是刚性连接，两者的位置关系会一一对应，利用读编码器脉冲，就可以清楚电机的轴具**置。而电机轴，例如会利用同步带，齿轮，链条等推动一些负载，例如操纵丝杆，那样会有一个所谓电子齿轮比的关联，电机转一圈，丝杆会前进多少毫米，那样读到了相匹配编码器上输出多少给脉冲，利用脉冲数就可以反推出现阶段丝杆的具**置。编码器参数用于开发驱动终产品的控制系统。

旋转编码器的优点1、信息化，除了定位，操控室还可知道其具**置;2、柔性化，定位能够在操控室柔性调整。现场装置的便利和安全、长命:拳头巨细的一个旋转编码器能够丈量从几个!到几十几百米的间隔，n个工位，只需处理一个旋转编码器的安全装置疑问，能够防止许多挨近开关、光电开关在现场机械装置费事，简单被撞坏和遭高温、水气困惑等疑问。由所以光电码盘，无机械损耗，只需装置方位精确，其使用寿命往往很长。3、多功能化，除了定位，还能够远传当时方位，换算运动速度，关于变频器，步进电机等的使用尤为重为4、经济化，关于多个操控工位，只需一个旋转编码器的本钱，以及更首要的装置、保护、损耗本钱下降，使用寿命增加，其经济化逐步突显出来。旋转编码器分为增量型编码器绝对型编码器两种，两者各有优缺点，增量型编码器比较通用，大多场合都用这种。从价格看，一般来说绝对型编码器要贵得多，而目绝对型编码器有量程范围，所以一般在特殊需要的机床上应用较多而已。BEI增量型编码器通过增量接口提供高分辨率的测量。PHU920-1312-006BEI编码器现货销售

BEI新型磁电编码器在分辨率， 精度和动态响应上均有和光电编码器相同的水准。MHM510-PROF-001BEI编码器创造辉煌

假如只机器设备只需要转一圈的，也就是角度在360内的，编码器能够细分精细一部分，例如有13位，等同于2^13次方个脉冲一，对应着360这类脉冲数和角度一一对应，不害怕系统断电需要重新调整零位，这类编码器叫单圈绝对值编码器。假负载需要转多圈的，可是这个数也不能非常多，例如5圈，等同于5*360=1800，如此脉冲和1800一一对应，这类在一部分G瑞数控机床上运用比较多，能够清楚丝杆或者一部分转工作的当前精位置，并且无需心系统断电归零问题除此之外，编码器还有磁电方式的，例如在码盘上加工了很多个南北间隔的小磁铁，借助霍尔去读小磁铁信号，输出信号，同样经过放大和整形变成了电脉冲，这点和光电编码器是类似的，并且价格会便直点，可靠性会高，可是精度就比光电要差点。MHM510-PROF-001BEI编码器创造辉煌
